GİRİŞ

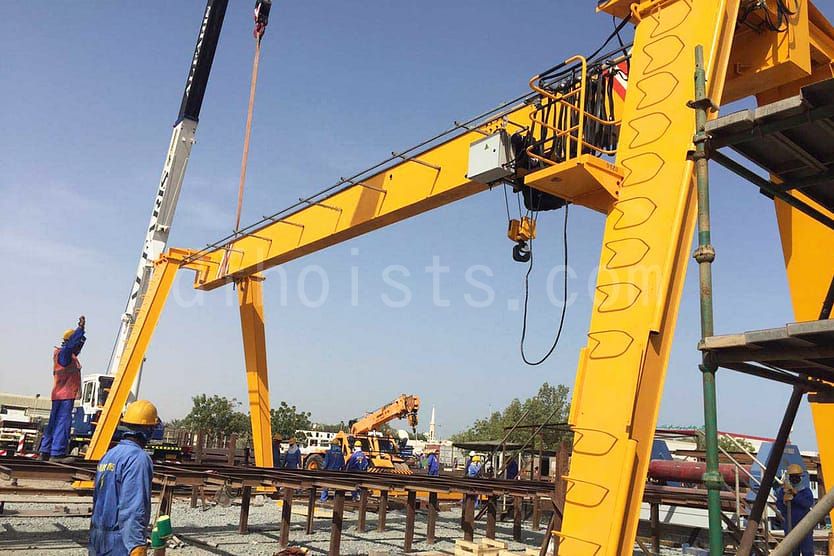

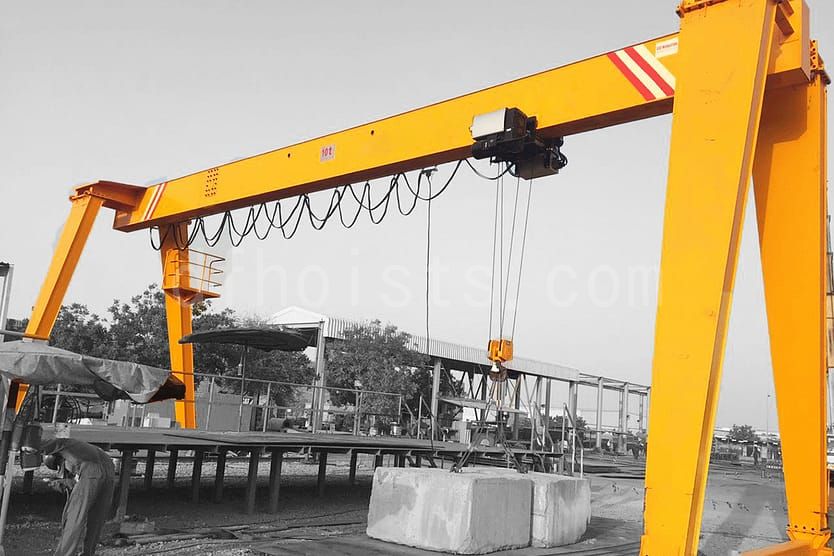

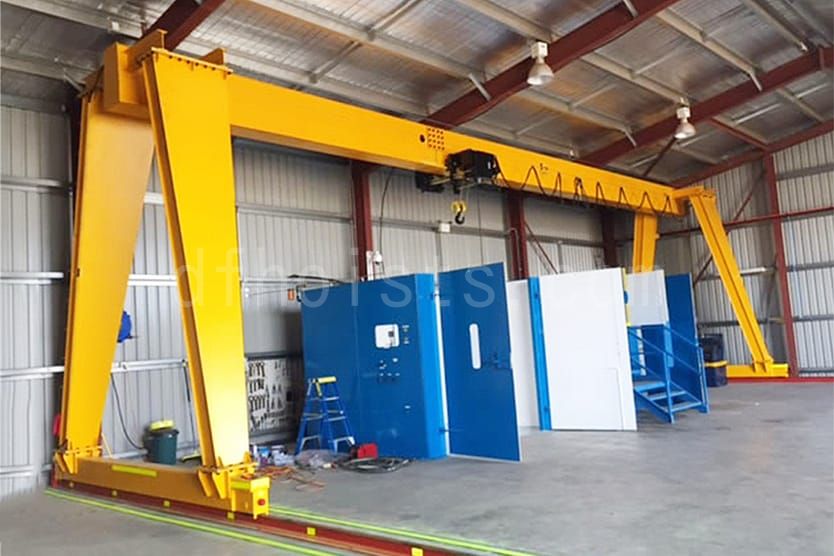

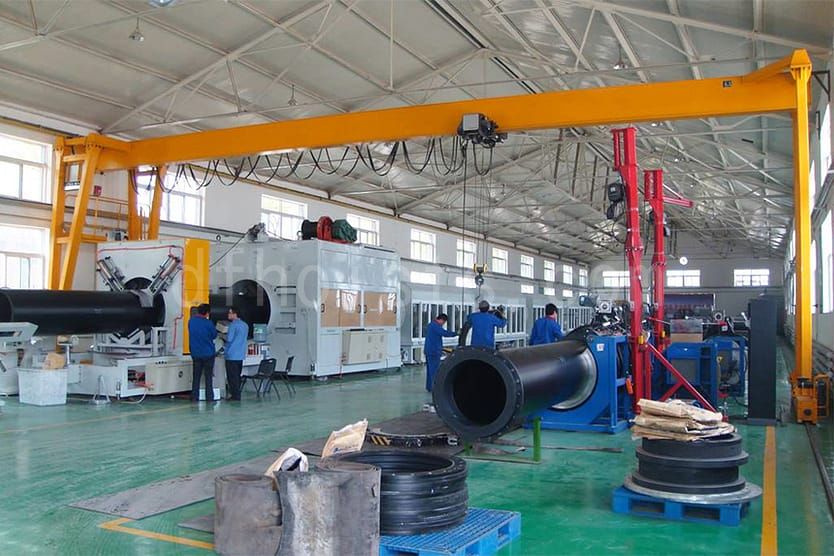

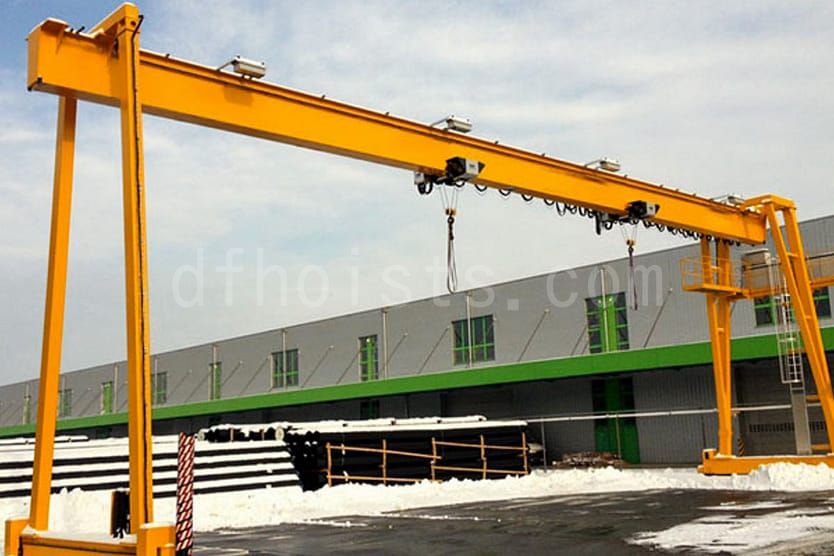

Tek Kiriş Portal Vinçlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerlerler, Köprü Vinçler olmayan açık veya kapalı ortamlarda kaldırma ve elleçleme operasyonları için ideal bir ekipmandır. Güç kaynağı üç şekilde kullanılabilir: çekme kablosu ve kablo tamburu, kayar kontak teli ve kayar tel direği. Yaygın olarak kullanılan bir kaldırma ekipmanıdır.
DAFANG gantry vinci FEM standart tasarımını benimser, tüm makinenin ağırlığı 15%'den fazla azaltılır, tekerlek basıncı 10~20% azaltılır. Her parça kolay kurulum ve taşıma için cıvatalanmıştır. Vinç ve araba değişken frekans, pürüzsüz ve düşük gürültü ile çalışır. Kaldırma yüksekliği 15 m'den fazlaysa, bir anemometre ile donatılacağız. Açıklık 35 m'den fazlaysa, esnek bacaklar ve elektronik düzeltme kullanacağız. Çalışma görevi A5'tir. Fabrikalarda, yük sahalarında, depolarda ve diğer durumlarda yaygın olarak kullanılır.
AVANTAJ
AKILLI VİNÇLER
- C tipi yapı ve Düşük boşluk payı
- Kaldırma motoru için rotasyon montaj tasarımı
- Akıllı sürüş, daha yüksek verimlilik
- Heavy duty motor, 60%ED rating
- Kademesiz kontrol arabası
- Elektromanyetik disk fren, fren balatası için ayar yok
- Dönme kaldırma limit anahtarı, 4 kademeli ayarlanabilir
- Standart özellik güvenlik izlemeyi içerir
“3'Ü 1 ARADA” KÖPRÜ SÜRÜCÜSÜ
- Portal için C tipi kompakt tasarım, yerden tasarruf sağlar
- Tamamen kapalı alüminyum gövde
- Entegre motor + sertleştirilmiş şanzıman + disk fren
- kademesiz seyahat
- Maks. hız 4800rpm
- IP55 koruması
- Yarı sıvı gres yağlama, bakım gerektirmez
- Sessiz teknoloji, kullanımın keyfini çıkarın
AKILLI KONTROL
- Akıllı güvenlik sistemi
- Vinç güvenli çalışma süresi sayacı (SWP%)
- Kaldırma çalışma süresi sayacı
- Motor çalıştırma sayacı
- Aşırı ısınma koruması
- Aşırı yükleme koruması
- Fren donanımı denetimi
- Ethernet/4G uzaktan erişim
MODÜLER UÇ TAŞIMA
- Kamalı mil, doğrudan tahrik
- Hafif, küçük boyutlu
- Modül ortak tasarımı
- En küçük bina boşluğuna sahip montaj
- Döküm tekerlekler, DIN GGG70
- neden olduğu hatayı kullanan oynak bilyalı rulman, eşmerkezlilik ve sapmayı telafi edebilir
parametreler
| Kapasite(t) | Açıklık (m) | Kaldırma yüksekliği (m) | görev grubu | Kaldırma hızı (m/dak) | Kaldırma hızı (m/dak) | Vinç hareket hızı (m/dak) | Güç (KW) | koruma seviyesi |
|---|---|---|---|---|---|---|---|---|
| 1 | 3~30 | 3~18 | ISO:A5/FE M:2M |
0.8/5 çift hız | 2-20 frekans dönüştürme | 3-30 frekans dönüştürme | 2.84 | Yalıtım Seviyesi: H sınıfı
Giriş Koruması：IP55 |
| 2 | 3.2 | |||||||
| 3.2 | 5.4 | |||||||
| 5 | 7.15 | |||||||
| 10 | 12.9 | |||||||
| 12.5 | 4/0.7 çift hız | 12.9 | ||||||
| 16 | 2.5/0.4 çift hız | 22.5 |
